cadru de metal cnc foaie de masina frână de presă 300 Ton 6000mm / 4000mm

apăsați mașina de frânare

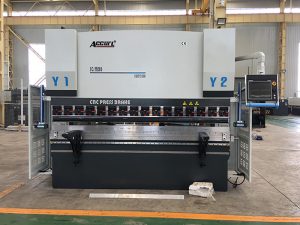

Rama metalică Cnc Masina de frână de presă frână Masina 300 Ton 6000mm / 4000mm


CNC Presă de frână Descriere:

1. Echipat cu controler special cu test automat și autodiagnosticare.
2. Programarea unui produs constă doar în introducerea caracteristicilor materialului care urmează să fie îndoit, dimensiunile produsului și sculele și matrițele necesare.
3. Software-ul de optimizare caută cel mai bun ciclu de îndoire.
4. Cursa RAM (Y1, Y2) și backgauge (X, R, Z) sunt controlate automat de către controler, productivitate ridicată.
5. Adoptarea sincronizării proporționale electro-hidraulice.
6. Punctul opțional în cursă poate fi controlat. Repetarea preciziei axelor Y: ± 0,01mm, Paralism: 0,02mm.
7. Capacitatea puternică de rezistență la abatere. Backgauge adoptă șuruburi cu rulmenți și ghidaj rulant, viteză rapidă și precizie de poziționare repetată înaltă.
8. Axe X cu rezoluție de 0,1 mm. Importuri incluzând traductorul liniar, supapa proporțională cu presiunea și servomotorul.

Modelele sunt disponibile în diverse tipuri de tuns de la 40 tone până la 1000 tone și lungime de la 2000 mm până la 8000 mm. Specificațiile de mai jos 300 de tone se referă la Seria Euro-Pro B. Orice produs la comandă este disponibil la cerere.

Caracteristici pentru CNC Press Brake:


CNC Synchro Euro-Pro Seria B de frână
Descrieri ale sistemului de frânare CNC Synchro Press:

Sistem hidraulic:

- Un frână de presă controlată cu servomotor completă de electroliți CNC (Computer Numerical Control).
-Adoptați servomotor electrolitic Bosch (din Germania)

Sistem mecanic:

- Două rigole luminoase sunt instalate la cele două capete ale glisierei, făcând mișcarea glisantului paralelă cu masa de lucru
- Adoptarea structurii de compensare a mesei de lucru.
- Servomotorul CNC al ecartamentului din spate oferă o precizie de poziționare ridicată.

Sistem CNC:

- computerul DA69 importat de la Holand Delem Co.
- Calculați automat timpul de lucru și cantitățile de acțiuni ale frânei de presare.
- Pentru o singură treaptă de funcționare, utilizatorul trebuie doar să introducă datele relevante în sistem, iar apoi sistemul va verifica presiunea necesară pentru frâna de presare și va obține toate lucrurile în ordine.
- Atunci când efectuați mai multe pași apăsați acțiunea frânării pe componente, utilizatorul trebuie doar să introducă dimensiunile prevăzute în sistem, iar apoi sistemul poate face acțiuni de frână continuă în funcție de cerințe.
- Poate stoca 25 de proceduri de frână de presă.
- Oferiți semnale de alarmă în cazul unor operații incorecte
- Controlul automat al următoarei date: Timpul de descărcare de presiune, timpul de menținere a presiunii, presiunea frânei de presiune, unghiul frânei de presare, înălțimea deschiderii culisei etc.

Sistem de control al sincronizării:

- Două rigole luminoase (Y1-Y2) au fost instalate la cele două laturi ale mașinii pentru a măsura distanțele exacte.
- Datele privind poziția vor fi livrate sistemului CNC și apoi pot verifica semnalul de control al servomotorului (S2-S2).

Sistem de transmisie:

- Șurub cu bile de înaltă precizie și ghidaj liniar
- seria Panasonic HINAS A4; AC servo motor și unitate;

Sistemul de compensare:

-Compensare de deviere WILA;
- Compensarea automată a mesei de lucru pentru uzura patului

Capacitatea de rezistență la abateri a mașinii-unelte:

- Servomotorul electrolitic al acestei mașini de forjat este un sistem de control interior al inelului de închidere, care poate verifica discrepanțele sincrone ale culisei prin deplasarea conductorului de lumină.
-Servo valvele electrolitice pot corecta discrepanțele dintre glisiere, făcând slide-ul paralel cu masa de lucru.

Specificații pentru presa CNC Brake


CARACTERISTICI TEHNICE
1TipCNC mașină de frână de presă CNC
2CNC Control AxaAxa Y1-Y2-XR-Z1-Z2 și coroana
3Tonaj300 Ton
4Lungimea de îndoire6000 mm
5Grosimea gâtului400 mm
6Beam Stroke250 mm
7Lumina zilei470 mm
8Viteza rapida150 mm / s
9Viteza de lucru0 ~ 10 mm / s
10Viteza de retur100 mm / s
11Capacitatea uleiului345 Lts
12Spate cu ecartament înapoi1000 mm
13Puterea motorului30 KW
14Lungimea totală (A)7000 mm
15Înălțimea totală (B)3880 mm
16Lățimea totală (B)2100 mm
17Distanța dintre cadre5100 mm
18Heigth Sub podea1200 mm
19Greutatea mașinii31000 kg



, ,
