descrierea produsului
Construcția exteriorului
1. Folosind analiza UG (analiza elementelor finite), optimizați deign prin intermediul asistentului computerului.
2 Întreaga mașină este în structură sudată, cu tensiune internă eliminată prin tehnologia de îmbătrânire a vibrațiilor, rezistență ridicată și rigiditate bună a mașinii.
3 .. Opritor mecanic în cilindru de ulei, tipic pentru o precizie ridicată de reacție pentru poziția blocului de alunecare, o funcționare precisă și stabilă, o performanță bună de sincronizare și o precizie ridicată de poziționare repetată a blocului de alunecare.
4. Cu abilitatea Germaniei de a evita reacția interioară.
5. Întregul cadru îndepărtează rugina cu hârtie de nisip, cu antirust.
B.Funcția sau caracteristica.

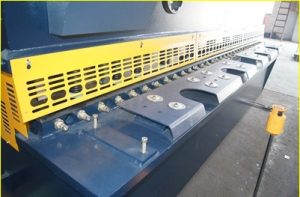

1. Asistenta pentru unelte Setarea pe masa de lucru face ca ajustarea sculelor sa fie mai usoara
2. Suportul de material rulant facilitează funcționarea
3.Indicarea prin indicator este prevăzută pentru reglarea clearance-ului lamei, pentru o ajustare la îndemână și rapidă.
4. Adoptarea lamei de forfecare pe patru laturi prelungește durata de viață a lamei.
5. Dispozitivul de aliniere cu dispozitiv de iluminare și control pentru cursa de forfecare este setat, cu o ajustare la îndemână și promptă.
6. Opritorul spate este prevăzut cu dispozitive de reglare electrică și cu dispozitive de reglare manuală, iar dispozitivul digital de afișare este disponibil pentru afișarea mărimii opritorului și timpilor de forfecare.
C. Sistem hidraulic
1. Se folosește un bloc de valve integrat hidraulic avansat, iar conexiunea conductei este redusă la minimum într-o structură compactă, caracteristică rigidității și stabilității excelente.
2.Material de fixare Sistem: consultați Manualul de operare

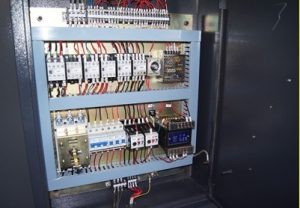

D. Sistem de control electric
1. Componenta electrică și materialul îndeplinesc standardele internaționale, sigure și cu durată lungă de viață.
2, Mașina este cu AC380V, 50HZ iar bucla de control este cu AC220V. 24V pentru controlarea în spate, 6V pentru indicarea luminii, 24V pentru alte componente (conform modificărilor cerințelor clientului)
3. Cutie electrică pe partea stângă. Butoanele operate se află pe masa de butoane a mașinii. Întrerupătorul electric, indicatoarele luminoase sunt în carcasa electrică.
E. Frontul
1.Fronta frontală: Setarea pe masă, cu indicator, reglați dopul.

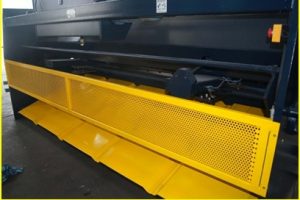

2.Backguage: Setarea pe setul de scule, leagăn cu set-up de scule, condus de motorul electric de 0.55 KW. Opritorul spate este prevăzut cu dispozitive de reglare electrică și cu dispozitive de reglare manuală, iar dispozitivul digital de afișare este disponibil pentru afișarea mărimii opritorului și momentelor de forfecare.
F.Parturile listei de aprovizionare
Nu. | Nume | Unitate | ||
1 | Max. grosimea plăcii | mm | 16 | |
2 | Max. lățimea plăcii | mm | 4000 | |
3 | Rezistență la tracțiune | N / m2 m2 | 450 | |
4 | Unghiul de forfecare | 2 ° 30 ' | ||
5 | Distanța pe distanțe | mm | 4265 | |
6 | Intervalul maxim al ecartamentului | mm | 750 | |
7 | Vitezele accidentului | ori / min | 8 | |
8 | Lungimea lamei | mm | 4100 | |
9 | Pompă cu roți dințate | Model | NT2-G63F | |
10 | curgere | L / min | 63 | |
11 | Presiune | MPa | 31.5 | |
12 | Motorul principal | KW | 22 |
